2020年8月3日在江西抚州潘坊110kV智能变电站辅助系统综合监控平台完成验收。

8月3日，在江西抚州潘坊110kV智能变电站，江西供电公司变电站运维人员正在对该站内安装的智能变电站辅助系统综合监控平台进行巡查。

据悉，抚州市属南方湿润多雨季风气候区，气候湿润，雨量充沛，由于地形复杂，气候多变，旱涝、风雹、雷电和低温天气常有发生。

为及时发现异常，减少事故发生，截止目前，该公司已经在抚州潘坊110kV变电站内安装网络摄像机、水位报警传感器、温湿度传感器、水浸探测器、SF6/O2探测器、风速传感器、雨量传感器、烟雾探测器、明火探测器等。

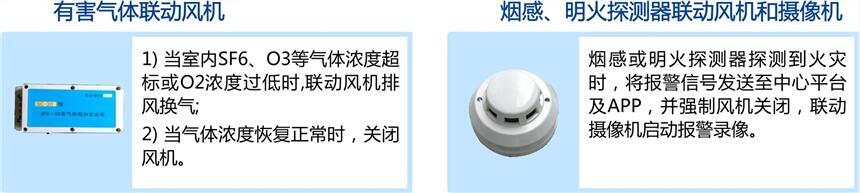

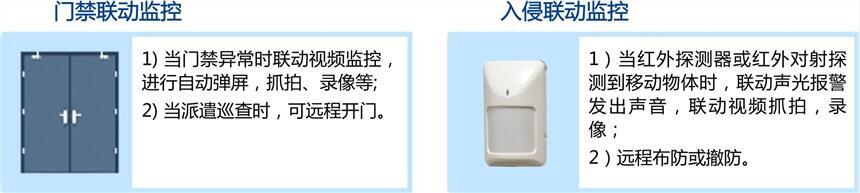

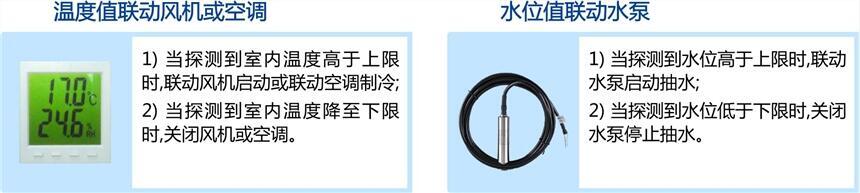

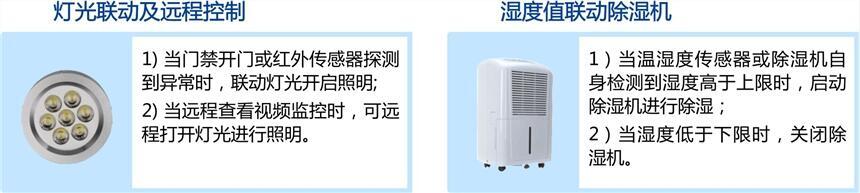

通过该综合监控平台，可实现以下联动控制方案：

系统功能

1、视频监控

手机视频巡视；报警时手机视频查看； 手机视频远程控制摄像头；

可监视站内各设备的运行情况，实现远程监控，与环境检测配合实现摄像头的自动预置位控制。

通过制高点布设全景拼接摄像机，可实现360度/180度监控，与球机关联，实现自动/手动联动。

2、漏水监测

在配电房的重点部位及空调机的加湿管、抽湿管、本体等部位的活动地板下，设置漏水传感器，一旦配电房出现漏水情况，即产生漏水报警。

3、SF6气体泄露监测报警

在室外电缆地沟、35kV箱式配电装置、10kV箱式配电装置、二次设备室等区域布置SF6气体泄露检测传感器，预留接口可上传SF6气体泄露预警信息。

当SF6气体浓度超过1000ppm时（上下限值可自定义），显示浓度超标信息，并进行报警。

当氧气浓度低于18%时（上下限值可自定义）显示浓度下限超标信息，并进行报警。

4、火警预报

在室外电缆地沟、35kV箱式配电装置、10kV箱式配电装置、二次设备室等区域布置温度传感器、烟雾传感器，预留接口可上传火警预报信息。

一旦消防主机报警，则系统即启动并自动切换到摄像机，对有预置功能的摄像机，还能自动转到相应预置点。同时可联动现场灯光照明等设备协同工作，同时发出报警声音启动数字录像，录像时间用户可以事先设定。

消防等重要信号发生报警动作时，自动启动声光报警器发出报警。

5、开关柜超温预警

10kV高压开关柜内隔离开关触头、母线接头、电缆接头处等需要温度监测的地方，布置无线温度传感器，防止连接点发热酿成事故，保证高压设备能够安全运行。

通过安装无线无源电缆测温传感器等前端设备对开关柜动静触头、母线接头、电缆接头、易过热点等进行在线监控，一旦发现温度过高，及时进行预警。

6、安防无死角、配电房状态手机一目了然

联动配电房红外、门磁、窗磁、门锁等系统自动检测到非法进入者；

自动抓拍现场告警，通过手机远程视频查看配电房现场；

误告警远程处理，远程关闭误告设备，无需人员到场处理；

一旦红外报警，系统即启动并自动切换到摄像机，对有预置功能的摄像机，还能自动转到相应预置点。

7、智能灯光控制

针对各房间内灯具进行远程管理，提高节能效率。同时配合视频监控，消除房间内因光线不足而造成视频画面不清晰的状况。

根据设定的条件，对探测器、摄像头等站端设备产生的报警信号，自动打开灯光。

8、变压器超温预警

变压器绕组温度监测和风机运行状态检测；

变压器三相绕组温度检测、风机运行状态、震动检测。支持设置上下限的告警值，实现语音播放、发送短信等 联动提醒方式。

9、仪表智能识别

主控室布置轨道机器人，通过前后上下移动，高清摄像机360度旋转，实现了对开关柜面板各类表计、开关、指示灯状态等关键设备的实时预览和巡视。

实现智能动巡检，巡视覆盖开关、刀闸、主变、母线等一次设备，支持表计、开关刀闸、分合指示、压板等设备状态智能识别。

10、漏电检测

配电站室的设备长期使用易出现老化漏电的问题，而肉眼很难察觉，也是一个潜在的问题。为避免不必要的损失，可通过AI配电终端搭载局放传感器，对老化设备进行检查，及时预警。
