奥博森SFI-3DF光纤故障指示器十年品质如一

显示原理

    醴陵奥博森电气厂大量供应SFI-3DF光纤故障指示器，其短路部分原理与翻牌显示原理相同。接地部分检测线路零序电流作为判断依据，显示方式是通过面板上的指示灯来完成的。当电缆系统出现故障时，如果面板上的接地指示灯亮，表明电缆系统发生了接地故障；如果面板上的某两相短路指示灯亮，表明这两相发生了短路故障。

适用范围：各种型式的环网开关柜

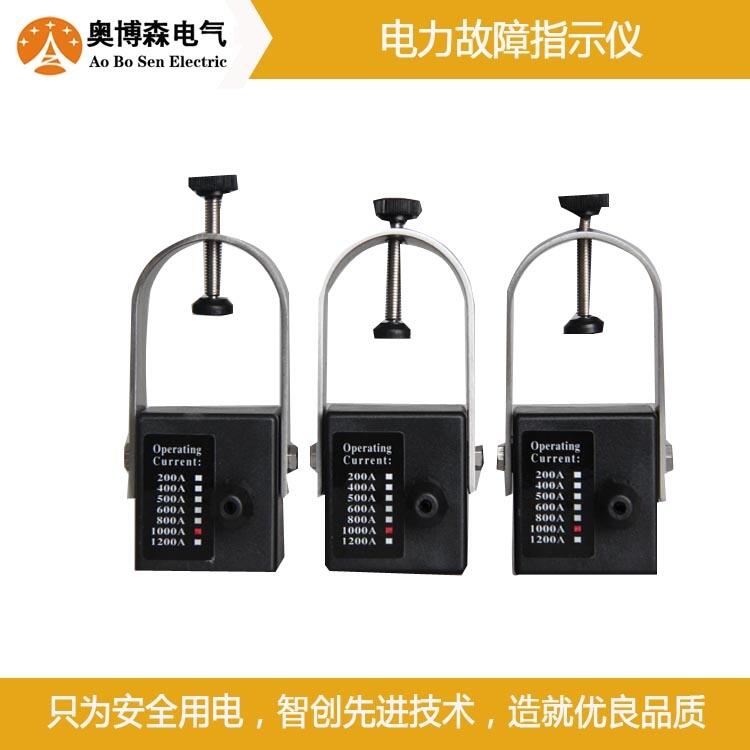

SFI-3DF光纤故障指示器详见实物图：

技术参数：

适用电压等级：       6-35KV

适用负荷：           0-600A

适用导线电流：       I≤1000A

适用导线线径：       25mm²≤d≤400mm²

动作响应时间：       0.06S≤T≤3S

静态功耗：           ≤10uw

动作复位时间：       6、12、24、36小时可选

使用环境温度：       -40⁰C≤T≤+75⁰C

动作次数：           >4000次

接地故障启动值：     20A

短路故障启动值：     800A

外形尺寸及端子接线图

主机尺寸：长*宽*高：97mm*48mm*78mm；

开口尺寸：91.5mm(公差:+0.3)X43.5mm(公差:+0.3)

组成:主机一个,短路传感器三个,接地传感器一个,光纤四根。
