品牌：海湾GST

尺寸：见详细说明书

重量：2kg

环境湿度：小于等于95%

探测方式：点型

加工定制：不支持

是否进口：否

工作电源：DC24V

环境温度：-10-50

使用范围：消防模块

发货地：江苏盐城

包装：盒装

发货方式：快递或者物流

可售卖地：全国

用途：消防报警系统

材质：金属

类型：海湾可燃气体探测器

型号：GST-BF003M

请注意：此价格为网络报价，不作为具体成交价格，具体成交价格请电议商家，以商家报价为准。

海湾防爆型可燃气体探测器，GST-BF003M

1.1.1?结构特征、安装与布线

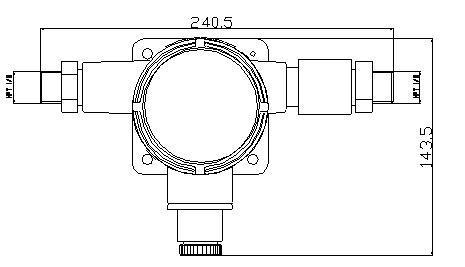

GST-BF003M型点型可燃气体探测器外形示意图如图1-?64所示，接线端子示意图如图1-?65所示。

图1-?64

图1-?65

其中:

Z1、Z2：接可燃气体报警控制器信号二总线，无极性

D1、D2：DC24V电源输入端子，无极性

：探测器机壳保护地端子，可接屏蔽电缆屏蔽层

:

GST-BF003M型点型可燃气体探测器安装方式有两种，一种是安装到钢管上，另一种是安装到墙上。当被探测气体比空气重时，探测器应安装在低处；反之，则应安装在高处。在室外安装时应加装防雨罩，防止雨水溅湿探测器。

（1）?钢管安装

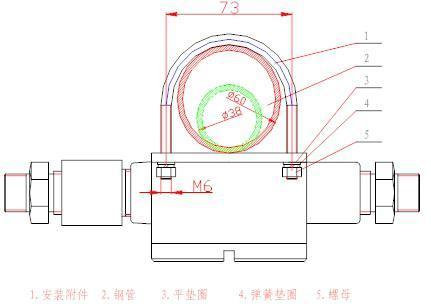

利用安装附件、两个φ6弹垫、两个φ6平垫和两个M6螺母将探测器安装到钢管上，钢管适用直径为φ38φ60，安装方式见图1-66。

（2）?墙上安装

利用三个M6´60的膨胀螺栓将探测器安装到墙上，安装尺寸见图1-?64。

图1-?66

GST-BF003M点型可燃气体探测器必须与GST系列可燃气体报警控制器相连构成可燃气体监测报警系统，连接探测器和GST系列可燃气体报警控制器的电缆应使用阻燃铜芯多股导线的电缆，在1区和2区，线芯截面均应不小于1.0mm2，电缆外径为f8mm

f10mm，所用电缆还应符合使用环境的其他要求，如耐热、耐腐蚀、防火等，在危险场所，电缆线需用金属管或塑料管做外防护管。无特殊要求时，可使用RVVP4´1.0，外径为f10mm的屏蔽电缆。线路走向等都应符合相应爆炸危险环境的要求。电缆线路在爆炸危险环境中严禁有中间接头，在特殊情况下，电缆线必须安设中间接头时，只允许在2区内采用相应的防爆接线盒（BHD51-3/4B型）加以保护，方可进行中间连接。

确认本探测器是否需要串联使用，如是串联使用须双向接线时，将电缆线按以上方法从探测器另一端接入并按相同方法旋紧各部件；如本探测器不需要串联双向接线时，探测器另一接线端必须用防爆堵头（备附件）旋牢。

海湾防爆型可燃气体探测器，GST-BF003M

1.1.2?系统应用

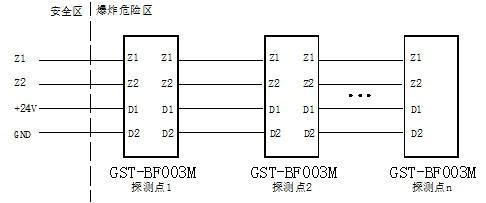

GST-BF003M点型可燃气体探测器可以和海湾公司的可燃气体报警控制器配接构成可燃气体报警监控系统，控制器可以为探测器提供DC24V电源。控制器必须放置在安全区。具体接线方法如图1-?67所示。
