品牌：海湾GST

尺寸：见详细说明书

重量：0.1kg

环境湿度：小于等于95%

探测方式：点型

加工定制：不支持

是否进口：否

工作电源：DC24V

环境温度：-10-50

使用范围：消防模块

发货地：江苏盐城

包装：盒装

发货方式：快递或者物流

可售卖地：全国

用途：消防报警系统

材质：J-SAF-GST9211A(Ex)

类型：消防模块

型号：J-SAF-GST9211A(Ex)

本报价为网络虚拟报价，不是实际成交价格，具体成交价格和库存请电议，没有电议沟通一律不发货，谢谢。

海湾防爆手动火灾报警按钮 J-SAF-GST9211A(Ex)

一，本报警按钮具有以下特点：

（1）采用拔插式结构设计，安装简单方便；先安装底座，线路调试完成后再装主体进行开通调试；报警按钮上的按片在按下后可用专用工具复位。

（2）按下报警按钮按片，可由报警按钮提供独立输出触点，可通过外接安全栅控制其它设备。

海湾防爆手动火灾报警按钮J-SAF-GST9211(Ex)

二，结构特征、安装与布线

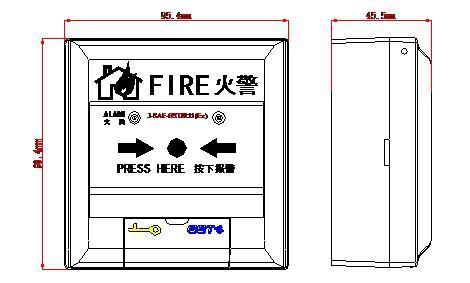

手动火灾报警按钮外形示意图如图1- 17所示:

图1-?17

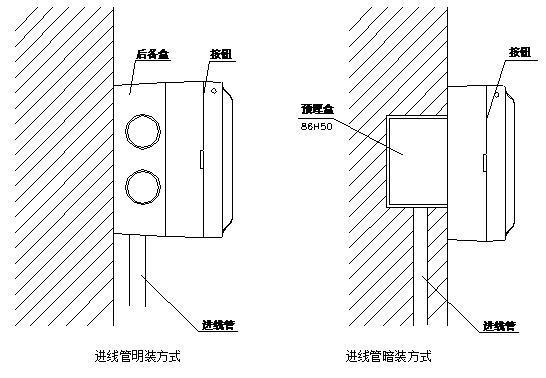

安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。报警按钮安装采用进线管明装和进线管暗装两种方式，安装示意图如图1-18所示。

图1-?18

对外接线端子示意图如图1-19：

图1-?19

其中：

I1、I2：接安全栅本安侧

K1、K2：额定DC30V/100mA无源常开输出端子

O2、O1：接下一个设备

本报警按钮室外安装、采用立柱安装方式时，可选用LZ10001型防雨罩与LZ1000型立柱。LZ10001型防雨罩与LZ1000型立柱配套使用，具体参见章2.5节 J-SAB-G1（Ex）型手动火灾报警按钮。

布线要求：电缆均选用截面积

1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。
