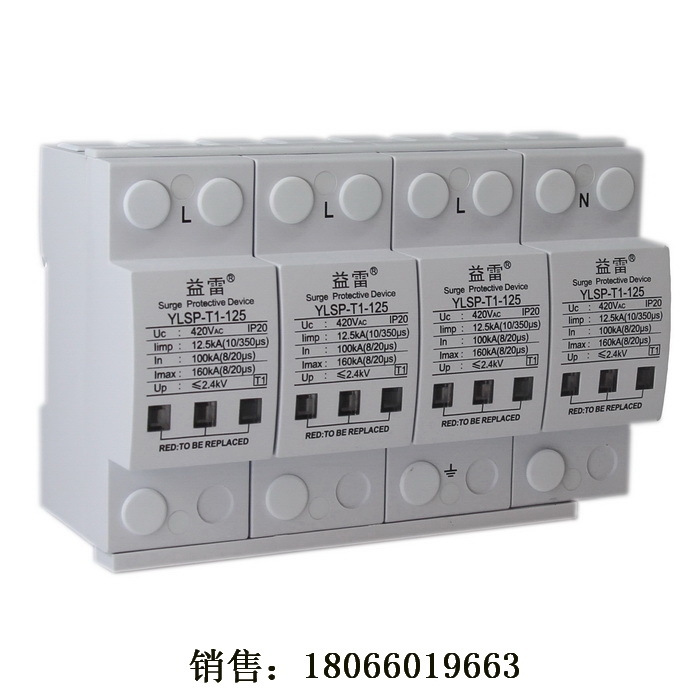

T1一级浪涌保护器带RS485通讯接口Iimp12.5KA标称放电电流100KA

产品详细特点：

带RS485通讯接口的浪涌保护器采用单片机为处理单元实现4路开关量输入状态指示和RS485 通讯功能，配套YLSP系列浪涌保护器本体，具有产品抗干扰能力强，可靠性高。适合无人值守变电所和需要“遥信”功能的场所要求。

内置热脱扣装置、内置温控断路技术、击穿失效时能自动断开，过热时起保护器作用。

红色指示产品故障、提示更换、如窗口没有颜色，显示工作状态，。

无续流、低漏流、电涌泄放能力大、电压保护水平符合国标。

可带RS485通讯接口及附加遥信信号装置（选配）、通讯接口并配套RS485通讯模块（选配），提供远程故障监控。

T1一级浪涌保护器带RS485通讯接口Iimp12.5KA标称放电电流100KA

RS485模块与浪涌保护器本体接线方式：

带RS485通讯接口的浪涌保护器采用单片机为处理单元实现4路开关量输入状态指示和RS485 通讯功能，配套YLSP系列浪涌保护器本体，具有产品抗干扰能力强，可靠性高。适合无人值守变电所和需要“遥信”功能的场所要求。

1.  A相、B相、C相、N线中端子“11”和“12”为常闭触点，“11”和“14” 为常开触点

2.    安装时将A相、B相、C相、N线中的端子“11”（如下图）短接起来连接至ZH-4CI-RS485的COM端。

3.  将A相、B相、C相的 端子“14”分别接至ZH-CI485(RS485)的DI1、DI2、DI3、DI4

T1一级浪涌保护器带RS485通讯接口Iimp12.5KA标称放电电流100KA

技术参数：

标称工作电压400v/230v

标称放电电流：In 100kA

持续工作电压Uc～（50HZ）420V

冲击电流：Iimp12.5kA(10/350)

电压保护水平：Up ≤2.4kV

工作环境：－40℃～+80℃，相对湿度≤95%

安装方式：35mm标准导轨

安装接线导线橫截面积   相线6mm2，接地线10mm2

配前置熔断器或断路器：125A

T1一级浪涌保护器带RS485通讯接口Iimp12.5KA标称放电电流100KA

公司的其他主要产品：I级浪涌保护器、II级浪涌保护器、风电浪涌保护器、光伏直流防雷器、光伏交流防雷器、二次接地保护器、击穿保险和电子式击穿保险器、低压避雷器等产品。
