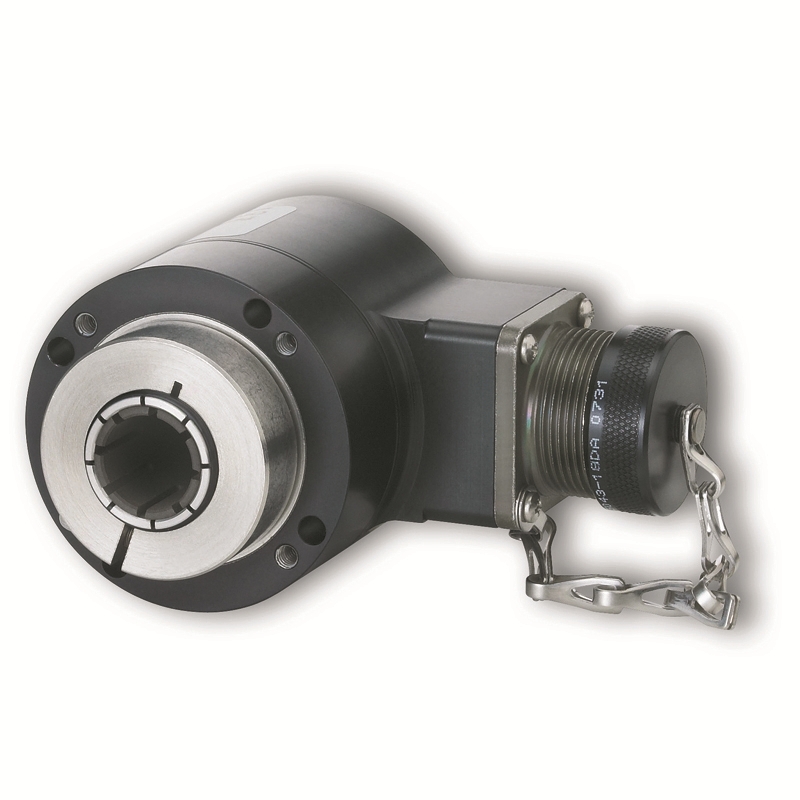

丹纳帕 HS35R系列

轴承寿命：转速为3600RPM 时为80,000 小时；
转速为1800RPM 时为128,000 小时
轴负载：径向40 磅，轴向30 磅
轴速：zui大3600RPM（重点：轴速
>1800RPM 请参见工作温度降低定额值）
轴孔公差：标称值+0.0003"/+0.0005"
（+0.008/+0.013 mm）
匹配的轴要求：
径向跳动：±0.025"（±0.63mm）典型值；
轴向动跳：±0.050"（±1.27mm）典型值；
zui小值：1.25"（32mm）建议；
zui大值：2.0"（51mm）以适应内盖；
建议实心轴；允许键槽；有平台的轴不能使用
启动转矩：5.0 oz-in zui大
运行转矩：4.5 oz.-in zui大
转动惯量：
≤ 5/8" 孔：7.9×10-4 oz - in - sec2
> 5/8" 孔：25.6×10-4 oz - in - sec2
重量：16 oz. zui大
环境参数
工作温度
标准：-40 ~ +70℃
扩展：-40 ~ +100℃
≤ 5/8" 孔：1800RPM 以上每1000RPM 减5℃
>5/8" 孔：1800RPM 以上每1000RPM 减10℃
存储温度：-40 ~ +90℃
冲击：50G 持续11 毫秒
振动：20G 时5 到2000Hz
湿度：98% 无冷凝
外壳等级：NEMA4/IP66( 防尘，水冲)

优点说明
HS35 系列密封空心轴配备了牢不可破的
码盘，可以满足大部分强烈冲击和振动
产生过程的需要。它的弹性轴安装和弹
簧系链消除了轴承负载，弹性联轴器免
除了磨损和维护。
HS35 系列具有完善的电气保护，防止
过电压、反向电压和输出短路。此外，
HS35 系列不仅电气和热隔离，还有双端
轴封的环境密封

机械/ 环境特性
● 牢不可破的码盘
● 弹性安装
● 消除了轴承负载
● 空心轴双边轴密封
● 封闭的连接器或者电缆出口
● 与电机外壳隔离/ 轴温可达125℃

电气特性
● 过电压、反向电压和输出短路保护
● 噪声抗扰度达到EN50082-2
● 电气绝缘

分辨率可选

1, 3, 10,12,50,60..... 600,900,1000,1024,1200......2000,2048,2400,2500

HS35R10248072
HS35R10248074
HS35R10248077
HS35R10248092
HS35R102481A2
HS35R102481A6
HS35R102481CE
HS35R102481C2
HS35R102481E7
HS35R102481F7
HS35R102481L1PS
HS35R102481L6
HS35R102481L7
HS35R102481PA
HS35R102481PC
HS35R102481PD
