产品介绍

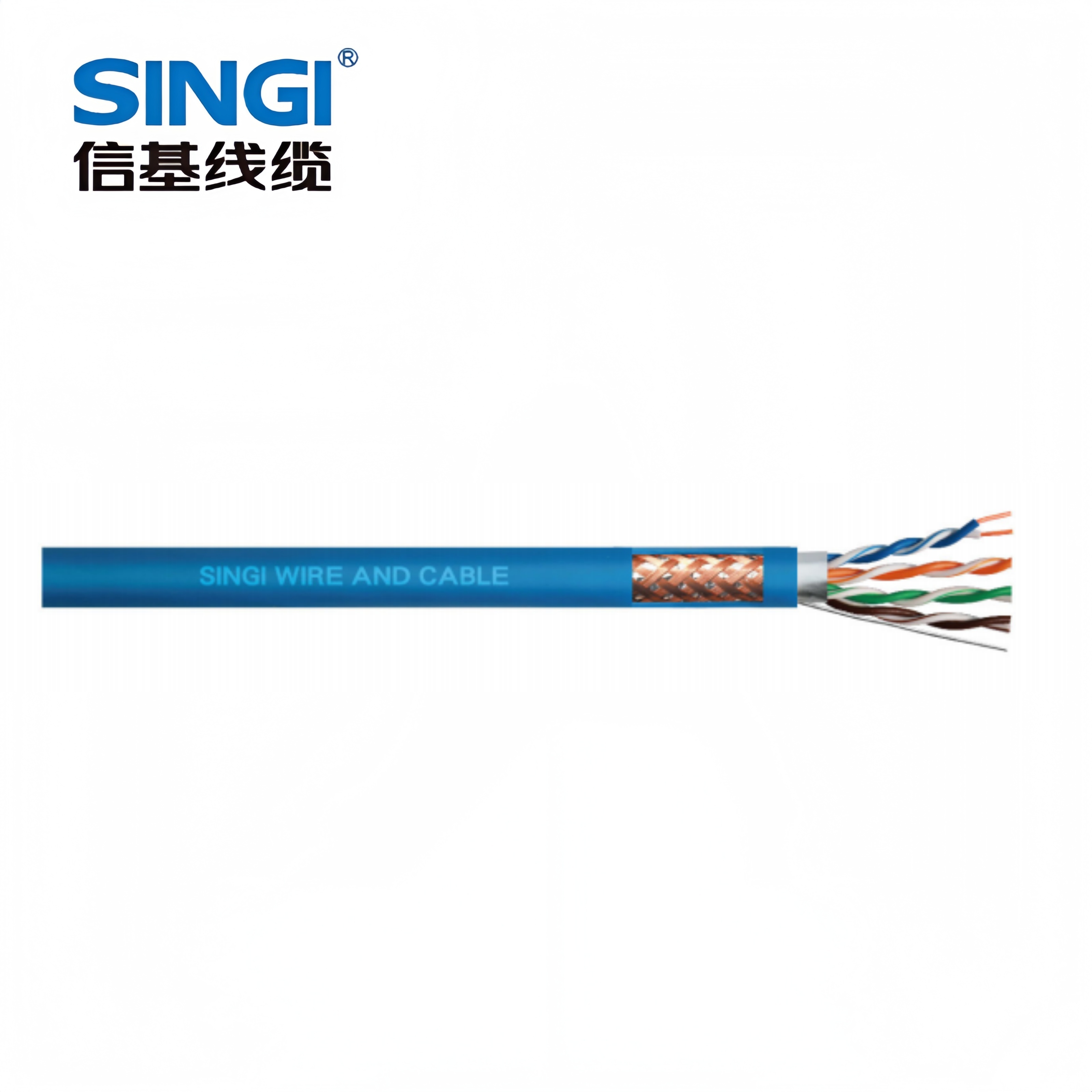

• 结构组成：
  • 导体：一般采用单股无氧铜，芯径为 24AWG，线径约 0.505mm，具有优良的导电性能，可降低信号传输损耗。
  • 绝缘层：通常由聚乙烯制成，线径约 0.97mm，能减少信号衰减和串扰，保证信号传输质量。
  • 屏蔽层：采用双层屏蔽结构，内层为单面铝箔聚酯带，铝箔向内，外层为铝镁合金丝编织网，部分产品还会在透明麦拉带与铝箔聚酯带之间放置地线，可有效屏蔽外界电磁干扰，防止信号泄漏。
  • 护套层：常用聚氯乙烯（PVC）材质，厚度约 0.56mm，具有耐磨、阻燃、防潮等特性，能保护内部结构，延长线缆使用寿命。
• 型号含义：“超五类” 表明其符合超五类标准，支持 100MHz 带宽，可满足 1000Mbps 以太网传输需求；“4 对” 指电缆包含 4 对双绞线；“SFTP” 代表双层屏蔽类型。
• 应用领域：适用于电磁环境复杂的场所，如数据中心、通信机房、工业控制车间等，也常用于对数据传输保密性要求高的机构，如金融机构、政府机关、军事单位等，可用于 10 兆以太网、100 兆快速以太网、千兆位以太网等网络布线。

主要参数

• 导体直流电阻：20℃时，≤9.5Ω/100m，确保信号传输过程中能量损失小。
• 特性阻抗：为（100±15）Ω，使电缆与网络设备、连接器等能良好匹配，减少信号反射。
• 传输延迟：100MHz 时，≤530ns/100m，保证信号能快速、准确传输。
• 弯曲半径：最小弯曲半径一般为 8 倍电缆直径，安装时需注意避免过度弯曲，以免影响性能。
• 拉伸强度：≤93N，最大拉力约 11.35kg，施工过程中要避免过度拉伸。
• 工作温度：通常为 - 20℃~60℃，存储温度为 - 20℃~80℃，在该温度范围内可正常工作。
• 成品线径：约为 6.4mm±0.2mm，线缆粗细适中，便于布线安装。
• 包装规格：一般以卷轴形式包装，305m / 轴，方便施工过程中按需截取长度。
