一、简述
GF9600型数显轮径尺用于测量机车车轮滚动圆直径，该测量仪采用V型三点式间接测量直接读数原理，具有测量误差小，示值稳定性好，直接读出直径值，重量轻，操作方便的特点。
二、主要技术指标（见表1）
表1
型号 测量范围(mm) 分度值
(mm) 标准圆直径(mm) 定位距离
GF9600 840～920 0.01 Φ880 70mm
1050～1250 0.01 Φ1000、Φ1200 70mm

三、结构

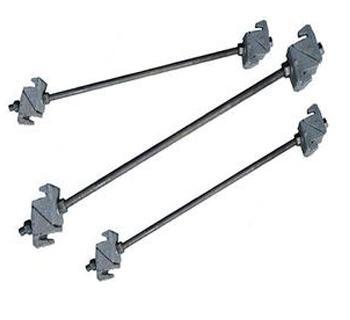

如图1所示，测量仪由构架1、测量块2、测头3、锁紧螺钉4、指示表5、磁性定位架6组成；用于校对动车组车轮外径测量仪“零位”的标准圆是一段圆弧，结构如图2所示。
四、使用方法
㈠ 在标准圆上校对“零位”
1、数显读数方式的“零位”校对方法
⑴ 拧紧指示表测头和测量仪测头，以免校对“零位”或作测量时测头松动而带来测量误差；
⑵在测量仪上装上指示表，稍紧固；
⑶将测量仪放置在标准圆上，两手轻轻压一压测量仪两端的构架部位，保证两测量块均与标准圆弧面接触良好及定位架与标准圆定位端面密贴，拧松锁紧螺钉，将指示表测杆压缩约至一半行程时再紧固指示表，按住指示表预置数键将读数调整为标准圆直径值（标准圆直径值见表1）。
注：校对好“零位”后，提起构架，指示表测杆处于自由状态，指示表读数应大于或等于测量上限值；向上推动指示表测杆至极限位置，指示表读数应小于或等于测量下限值。否则，松开锁紧螺钉，上下移动指示表安装位置，重新校对“ 零位”。
2、机械指示表读数方式“零位”校对方法
⑴拧紧指示表测头和测量仪测头，以免校对“零位”或作测量时测头松动而带来测量误差；
⑵在测量仪上装上指示表；
⑶将测量仪放置在标准圆上，保证两测量块均与标准圆弧面接触良好，定位架与标准圆定位端面密贴，然后通过上下移动指示表，将指示表读数调整为标准圆直径值。
㈡测量轮径
测量时，两手握住测量仪两端的构架部位，放置在被测车轮上，使定位架与车轮内侧面靠紧（因为有磁性，只要一接触就能保证密贴），两手轻轻压一压，至两测量块均与车轮踏面接触到位，这时即可从指示表中读出直径值
㈢指示表操作另附说明书

五、保养与使用注意事项
1、使用过程中，应防止对各部件的剧烈摔碰，以免损坏和变形。
2、两测量块是测量仪的关键部位，不得拆动，以免影响测量准确度。
3、标准圆使用后要涂机油，以防生锈。较长时间不用时，测头、测量块应擦上机油。
4、相对运动部位应经常滴少量洁净润滑油。
5、数显指示表应避免油或水进入电路板。
6、指示表失灵可送计量部门比照百分表进行检修。
