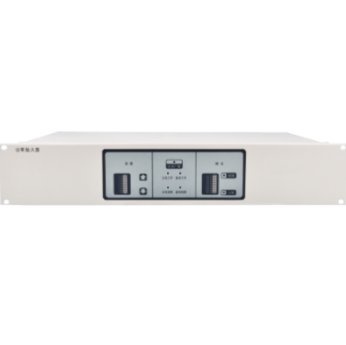

豪沃尔外控接线盘HG220

一，基本性能

2U 高度，面板安装形式，适于安装在机柜背面，方便于接线。

HG220 外控接线盘是消防应急广播系统中的可选设备。采用“火灾报警联动控制器”设备的“外控模块”对广播区域进行控制时可选用本设备。

豪沃尔外控接线盘HG220

二，主要技术指标：

外控区域数 40 个回路区域控制

启动模式 ( 可电平设置 ) 　疏散应急、告警应急、外线 1 广播、mp3 播放 E

外控输入电平 ? DC15 ～ DC30V

外控端隔离电阻 ? ≥ 20MΩ

使用环境温度 ? 0℃～ 40℃

使用环境相对湿度 ? ≤ 90RH

外形尺寸 ? 482.6mm（长）×35mm（深）×88mm( 高 2U)

重量 ? 0.65Kg

豪沃尔外控接线盘HG220

以下为扩展阅读与本商品无关：

消火栓按钮与火灾报警控制器（报警主机）及泵控制箱的连接可分为总线制泵方式和多线制直接起泵方式。采用总线制泵方式时，消火栓按钮直接和信号二总线连接。采用消火栓按钮总线制起泵方式时消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确定泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。采用消火栓按钮直接起泵时消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。

根据《建筑设计防火规范》GB50016—2006第8．4．3．8条之规定：高层厂房（仓库）和高位消防水箱静压不能满足最不利点消火栓水压要求的其他建筑，应在每个室内消火栓处设置直接起动消防水泵的按钮，并应有保护设施。而《高层民用建筑设计防火规范》GB 50045—95第7．4．6．7条也有相应规定：临时高压给水系统的每个消火栓处应设置直接起动消防水泵的按钮，并应设有保护按钮的设施。
