一，概述

J-SAB-F-TX6142 手动火灾报警按钮（以下简称手钮），本产品适用于爆炸性气体环境的 1 区、2 区。结 构美观大方，安装接线方便牢靠。当人工确认发生火灾后，按下手钮上的按片，即可向控制器发出报警信号， 控制器接收到报警信号后，将显示出手钮的编码信息与安装位置信息并发出报警声响。

二，特点

1、硬件电路稳定可靠，不受电磁干扰的影响

2、按片按下必须采用专用钥匙手动复位

3、按下手钮按片，可由手钮提供独立输出触点，可直接控制其它外部设备

4、插拔式结构设计，安装方便牢靠

泰和安J-SAB-F-TX6142本安防爆型手动报警按钮使用说明书

三，技术参数

1、工作电压：DC24V，12-28V

2、工作电流（配接 TX6410 齐纳式安全栅箱）：

1）常态电流：0mA 2）报警电流：30mA

3、输出容量：额定 DC30V/0.1A 无源输出触点信号，接触电阻100mΩ

4、启动零件型式：可重复使用型

5、启动方式：人工按下按片

6、复位方式：用专用钥匙复位。产品报警后，打开手钮钥匙盖插入专用钥匙向右扭动 90 度，产品即可复 位。

7、状态指示：火警指示灯，红色，正常状态时红色指示灯熄灭，报警后常亮

8、线制：与 TX3410 齐纳式安全栅箱采用二线制连接，无极性

9、安全栅输出参数：U0=28V，I0=93mA, C0=0.083uF，L0=4.2mH, P0=0.65W

10、防爆标志：Ex ib IIC T6 Gb

11、防爆合格证号：CE13.2168

12、使用环境：户内，温度-20 55，相对湿度95RH，不凝露

13、壳体材料和颜色：防爆材料，红色

14、重量：约 172g

15、外形尺寸：95.0mm×95.0mm×46.0mm（带底座）

16、安装孔距：60mm

17、执行标准： GB 19880-2005 GB 3836.4-2010 GB 3836.1-2010

泰和安J-SAB-F-TX6142本安防爆型手动报警按钮使用说明书

四，结构特征

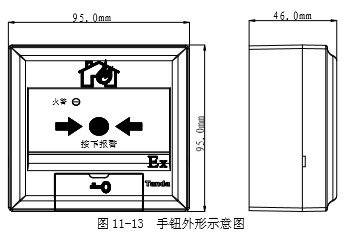

1、手钮的外形示意图如图 11-13 所示(尺寸单位 mm)：

五，安装与布线

警告：安装设备之前，必须切断回路电源并确认全部底壳已安装牢靠。

3、安装方法：手钮进线管采用暗装方式（如图 11-14） 。

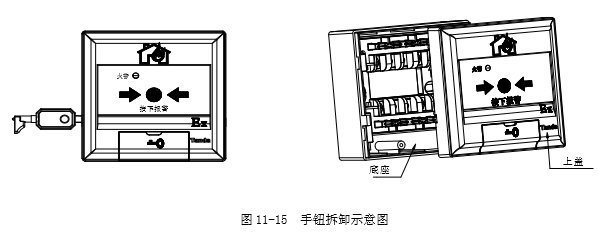

4、拆卸方法(如图 11-15) 本手钮底座与上盖之间采用插接方式，插入专用钥匙，即可将手钮的底座与上盖拆开

5、端子说明（如图 11-16 ）

I1、I2：电源输入端子，无极性。

O1、O2：级联到下一设备（无极性）或接 5.1KΩ终端电阻。

K1、K2：常开信号输出端子（额定容量 30V/0.1A)。

6、布线要求：?TX3410 齐纳式安全栅箱至本安型警报器间的电缆应选用截面积1.0mm2的本安电缆，且电缆间分布电 容不得大于 0.083μF，分布电感不得大于 4.2mH。为避免接线混乱，应采用不同颜色的线进行区别；接线 与手钮底座端子连接处应做密封处理（无裸露铜线）。 本安线缆长度计算方法详见本说明书中“JTYB-GF-TX6102 点型光电感烟火灾探测器”的布线要求。

泰和安J-SAB-F-TX6142本安防爆型手动报警按钮使用说明书

7、接线说明：

接线方式如图 11-17 所示，现场对手钮底座进行接线时，应注意不要将输入线和级联到下一个手钮底 座的线拧在一个端子上。手钮必须连接 TX3410 齐纳式安全栅箱，防爆标志：Ex ib IIC T6 Gb，TX3410 齐 纳式安全栅箱参数为：Uo：28V，Io：93mA，Po：0.65W，Co：0.083uF，Lo：4.2mH。

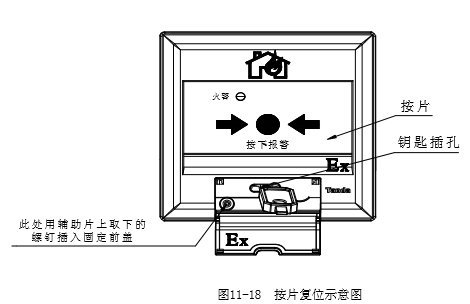

8、手钮按片复位

本手钮按片按下后必须使用专用复位钥匙才能使其复位。如要将动作后的手钮复位首先打开复位插孔 盖，再将钥匙插入钥匙孔顺时钟转90°即可将手钮按片复位。复位示意图如图11-18 所示。

六，测试

警告：待全部设备都安装完毕后再接通电源。

1、手钮在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断 将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

2、按下手钮按片，手钮红色火警指示灯应点亮。

3、测试结束后，用复位钥匙使手钮复位，并通知有关管理部门系统恢复正常。

4、在测试过程中不合格的手钮检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回 维修。

七，使用与操作 本手钮为非编码型，无需进行编码设置，按图 11-17 接线方式使用。
