MC501青岛中阳感温电缆微调制器和终端盒SFLD05

一、 注意事项

1. 微电脑处理器以及终端盒应注意防水。

2. 探测器必须以连续的、无抽头或分支的连续布线方式安装，并严格按照规范要求进行。

3. 重物应避免压在探测器上。

4. 避免在探测器上涂刷腐蚀性物质。

5. 安装时严禁硬性折弯和扭转感温 线 缆。感温 线 缆的弯曲半径要大于 ?100mm ，并防止护套破损。

6. 每年对探测器感温 线 缆两端开路进行阻值测试，其线芯之间正常阻值不应小于 ?10M Ω，否则应予以更换测量设备宜采用500V兆欧表。

7. 建议每年对探测器进行实体火灾测试，以确保探测器稳定可靠的运行。

8. 运输时应妥善包装，避免积压冲击。

二、接线端子说明

微电脑处理器电路板上下各有一排端子，分别为：

端子排2：电路板上部信号输出端子（CON2）

端子排1：电路板下部输入端子（CON1）

终端盒内只有一个端子排，连接感温电缆的两芯。

JTW-LD-SF500缆式线型感温火灾探测器调试附加说明

三、接线方法

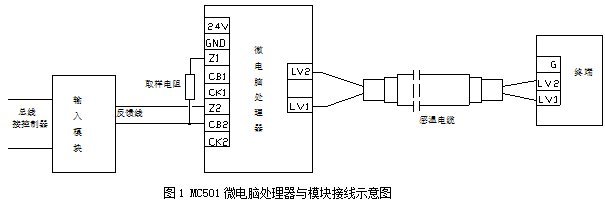

输入模块和微电脑处理器之间宜按图1来接线。

四、调试

JTW-LD-SF500缆式线型感温火灾探测器根据环境温度、湿度和使用长度的不同需要做现场调试，调试方法如下：

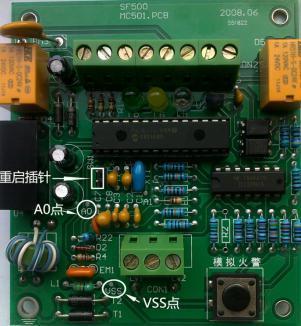

现场接线无误后，接通24V电源，用万用表直流20V档，测试A0点与VSS点（如下图2）之间的电压，应该在4.0V---4.9V之间；如果低于4.0V，要将终端盒内的双排插针（如下图3）上的短路环，往数字渐小（4→0）的方向调，每调一档测试一次电压，直至符合。

?? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 图2 微电脑处理器内部测量点? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??图3 终端内部调整点

当电路板上电压调好后，要将微电脑处理器MC501重新启动。启动方法是：

1、断电后重新送电。

2、用金属导体（如螺丝刀）点碰一下重启插针，（如下图1）位置。重启后系统将正常工作。

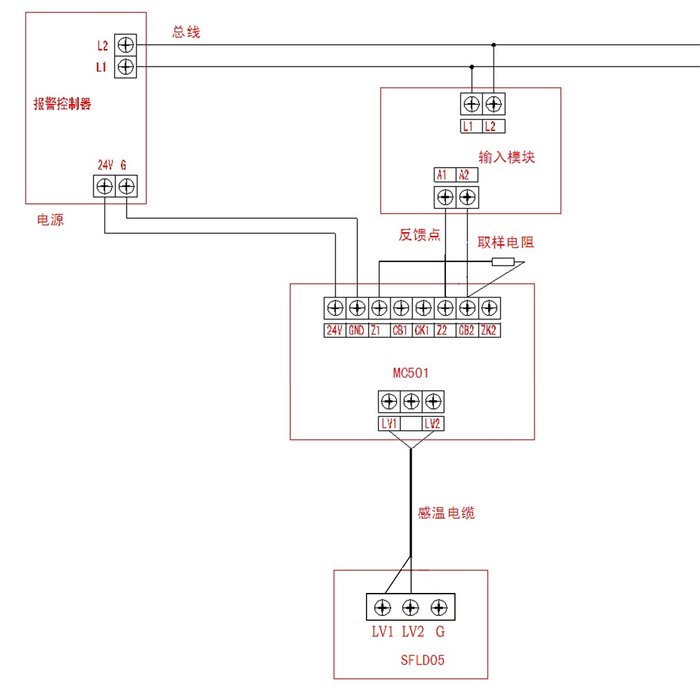

五、附图：微电脑处理器与控制器连线图

注：此取样电阻的阻值由控制器或输入模块决定。
