接地模块部分常用型号

  石墨接地模块常用型号有Φ150mm*1000mm圆形、Φ200*1000mm圆形、方形500*400*60mm 、600*400*60mm石墨降阻模块等

  接地模块特性

  1、降低接触电阻，主体材料与土壤的物理结构相似，能与土壤结合为一体，使接地体与土壤的有效接触面积比金属接地体大许多倍，增大了接地体的有效散流面积，极大降低接地体与土壤的接触电阻，因此能显著提高接地效率，减少地网占用土地面积。

  2、接地电阻稳定：自身有很强的吸湿保湿能力，使它周围的土壤保持湿润，保证接地模块有效发挥导电作用；同时，接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响，因此能提供稳定的接地电阻。

  3、使用寿命长：主体本身是抗腐蚀材料，它的金属骨架采用的是表面经抗腐蚀处理的金属材料，可达到接地电阻≤4Ω的要求, 接地体长期保持稳定,其使用有效期大于30年.

  4、其具有吸湿,保湿特性,能经受-40℃的低温,北方高寒地区同样适用. 由稳定性非常好的金属材料为主体，以表面经抗腐蚀处理的金属材料作骨架，通过专用设备挤压成型。

  5、减少地电位反击：非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域，当大电流冲击时，可降低接地体、接地线暂态电位梯度，降低跨步电压和接触电压，减少发生地电位反击的概率。

外型 型号 外型尺寸

(mm) 电极规格

及长度(mm) 重量(kg)

方型石墨

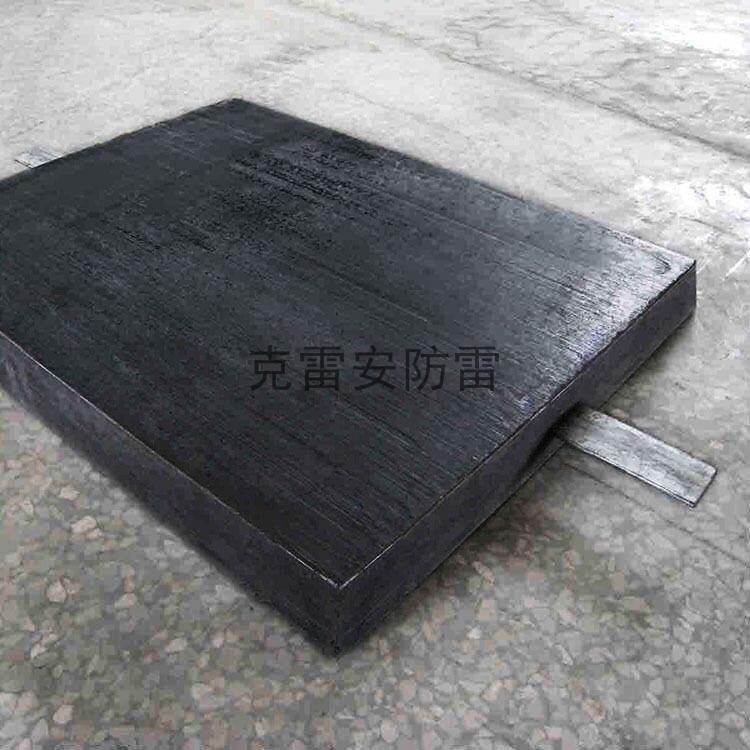

接地模块 KLA_HX500F 500×400×60 镀锌扁钢，-40×4×740 20

KLA_HX600F 600×400×60 镀锌扁钢，-40×4×840 24

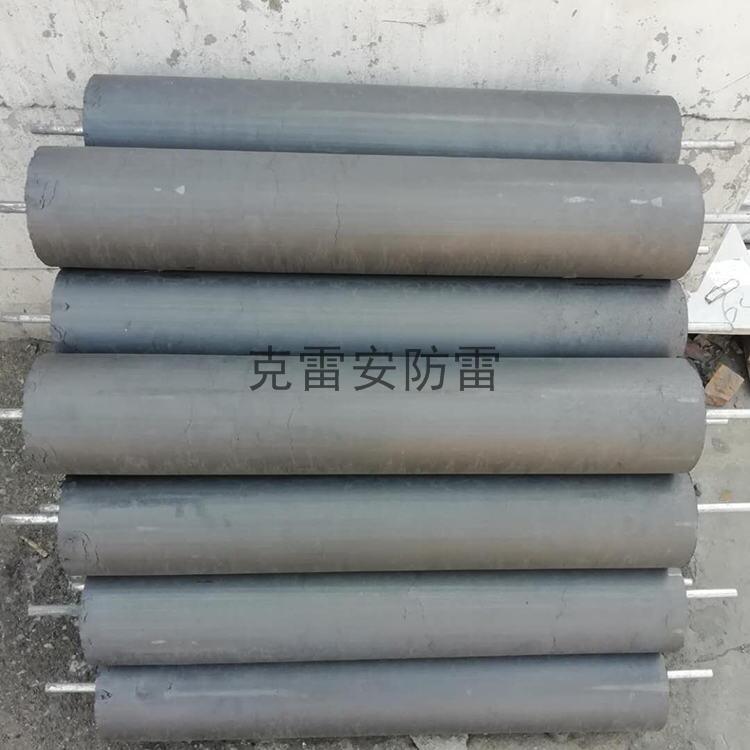

圆柱型石墨接地模块 KLA_HX1508F Φ150×800 铜包(或镀锌)圆钢，Φ12×1100 30

KLA_HX1510F Φ150×1000 镀锌钢管，Φ18×1300 35

KLA_HX1508M Φ150×800 铜包(或镀锌)圆钢，Φ12×1100 25

梅花型石墨接地模块 KLA_HX1510M Φ150×1000 镀锌钢管，Φ18×1300 30

KLA_HX2008M Φ200×800 镀锌钢管，Φ26×1100 35

KLA_HX2010M Φ200×1000 镀锌钢管，Φ26×1300 40

KLA_HX2613M Φ200×1300 镀锌钢管，Φ26×1600 52

  接地模块工程施工工艺

  接地系统质量好坏在很大程度上决定于施工质量的优劣，因此掌握正确的施工方法和工艺质量要求是很必要的。接地工程施工通常应遵循以下一些基本原则：

  （1）  在有效长度范围内，尽可能选择在土壤电阻率小的地方埋设接地体。

  （2）  接地体的埋设地点应远离热源。

  （3）  接地体的埋设地点应尽量避开有强腐蚀性物质的地方。

  （4）  接地体的埋设地点应尽量远离人们经常活动的地方，否则应采取措施防止跨步电压危害。

  （5）  根据工程实际需要，采用水平埋设和垂直埋设两种埋设方法。或以其他任何适合地形条件的形式埋设。

  （6）  接地体的埋设深度应不小于0.8米(冻土层以下)，条件许可的情况下宜适当深埋。

  （7）  垂直接地体的埋设间距宜5米以上，水平接地体的埋设间距宜5～10米。

  （8）  须采用同种耐腐蚀金属材料，以焊接方式确保接地系统埋地部分电气连接牢固可靠。应采用搭接焊，搭接长度不得小于扁钢宽度的两倍或圆钢直径的6倍，且应多边焊接。建议焊缝长度不小于100mm。不得有虚焊、漏焊。方型三梅花形圆柱形接地模块免维护年限长

  （9）  须仔细出掉焊渣，并在焊接部位涂覆沥青或其他防腐材料，作好防腐处理。

  （10）  以原土或细粘土回填，至少应保证接地模块周围有30～50cm细土，边回填边灌水（因为接地模块必须吸收一定的水分才能将模块体内的电解离子解析并渗透到周围土壤中去，达到降低土壤电阻的目的），使土壤充分落实。方型三梅花形圆柱形接地模块免维护年限长
