单模光纤GYTA-8B1技术解析

一、核心结构与材料

1.    ?光纤配置?：

o    8芯单模光纤（B1类），纤芯直径9μm，包层直径125μm，支持1310nm/1550nm波长传输，适用于长距离、大带宽通信。

o    光纤采用松套管层绞式结构，套管填充防水化合物，防止水分渗透。

2.    ?加强构件?：

o    中心金属加强芯（镀锌钢丝或磷化钢丝），提升抗拉强度（≥1500N），适用于架空、直埋等敷设场景。

3.    ?防护设计?：

o    ?铠装层?：单层铝带纵包（APL层），提供抗压、抗啮齿动物啃咬能力16。

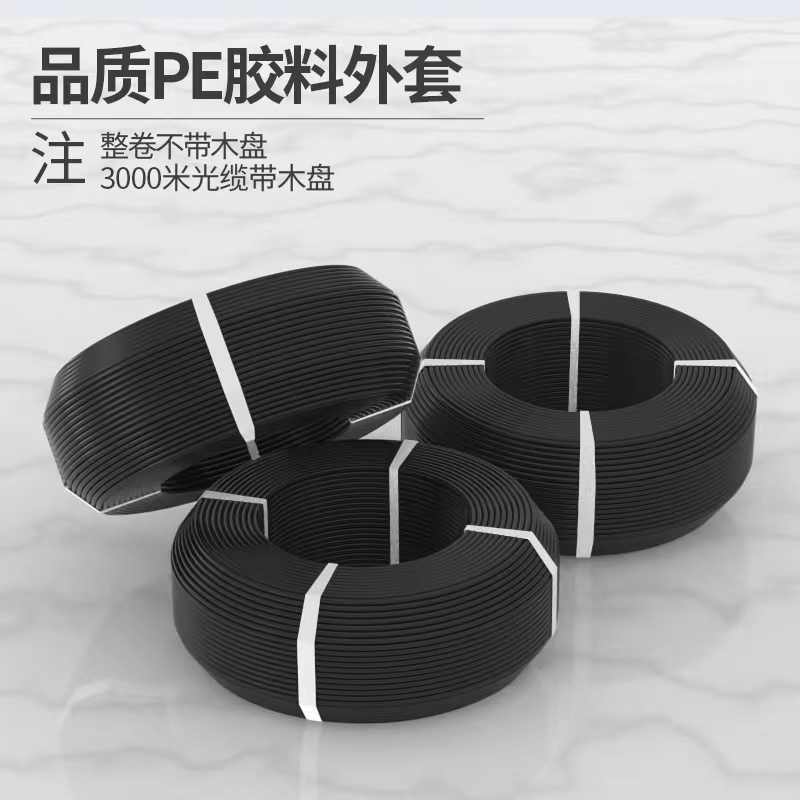

o    ?护套?：黑色聚乙烯（PE）外护套，耐紫外线、耐磨损，适应-40℃~+70℃环境。

二、单模光纤GYTA-8B1关键性能参数

·         ?传输衰减?：

o    1310nm波长：≤0.36dB/km1

o    1550nm波长：≤0.22dB/km1

·         ?机械性能?：

o    抗拉强度：长期≥600N，短期≥1500N

o    抗压强度：≥3000N/10cm（铠装层提供）

·         ?环境适应性?：

o    工作温度：-40℃~+70℃

o    弯曲半径：静态≥15倍光缆直径，动态≥20倍

三、单模光纤GYTA-8B1典型应用场景

1.    ?长途通信网络?：

o    城际骨干网、电信运营商中继线路，支持120公里以上无中继传输。

2.    ?复杂环境敷设?：

o    直埋、架空或管道敷设，铠装层可抵御土壤压力及机械损伤。

3.    ?特殊领域?：

o    电力系统OPGW光缆、石油天然气管道监控通信，适配强电磁干扰环境。

四、选型与敷设要点

1.    ?场景适配?：

o    直埋敷设优先选双层铠装型号（如GYTA53-8B1）以增强防护。

o    架空场景需搭配吊线使用，避免风振导致光纤微弯损耗。

2.    ?施工规范?：

o    牵引张力≤80%短期允许拉力，牵引速度≤15m/min。

o    接头盒处保留≥6米冗余，避免应力集中。

3.    ?质量验证?：

o    需提供OTDR测试曲线，确保光纤衰减、断点符合YD/T 901标准。

?注?：GYTA-8B1与GYTS-8B1的主要区别在于铠装材料（铝带vs.钢带），前者更轻便但抗拉强度略低，适用于非极端拉力环境。
