我司专业定制送检防火玻璃样品，火烧专用单片防火玻璃，厚度范围依据客户需求定制（5~19毫米），耐火极限可达1小时以上。我司坚持诚信为本，客户至上的运营理念，采用科学配方和先进设备生产的防火玻璃可一次性经过检测机构烧检，真金不怕火炼，用事实说话！

送检防火玻璃检验具体项目：    

1、尺寸及厚度的丈量    

尺度用最小刻度1mm的钢直尺或钢卷尺丈量。厚度用契合GB1216规则的千分尺或与此同等精度的用具丈量玻璃四角中点，结果以四角均匀值表示，数值准确到0.1mm。

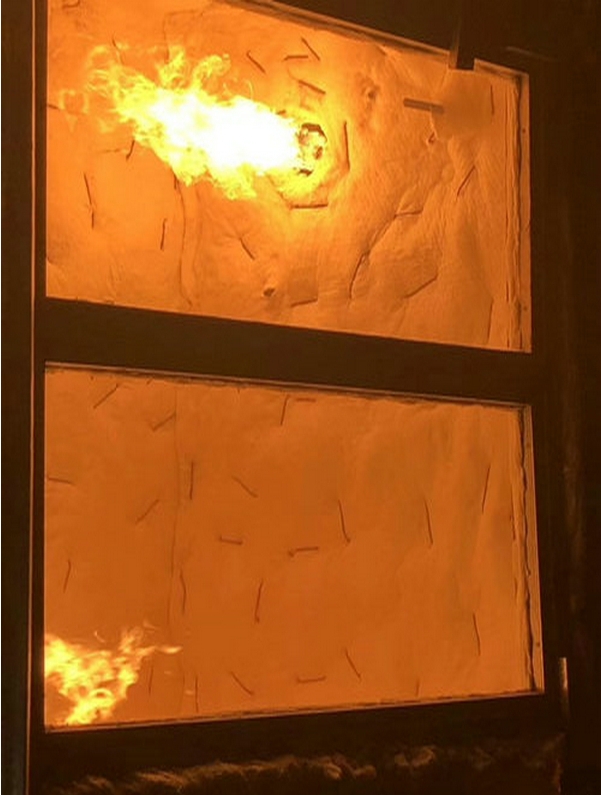

定制火烧防火玻璃-四川振兴科技

2、外观质量    

在良好的自然光及散射光照条件下，在距玻璃的正面600mm处进行目视检测。    

3、耐火性能    

按GB12513镶在构件上进行耐火实验。    

4、弯曲度    

将玻璃垂直立放，把钢板尺的直线边紧贴试样，用塞尺测定玻璃与钢板尺之间的最大缝隙，此值与变长之比的百分率为该玻璃的弯曲度。    

5、光学性能    

按GB503的第十章进行检验，也可采用等效的设备进行检验   

定制火烧防火玻璃-四川振兴科技

6、耐热性能    

(1) 采用尺寸为300mm*300mm的试样，实验前，实验用在常温下避免6h以上，检查外观质量并细致记载缺陷状况。    

(2) 件试样放入恒温箱，并使箱内温度上升至50℃，坚持6h后取出。    

(3) 将取出的试样没在常温下放置6h以上，检查其外观质量和透光度。    

7、耐寒性能    

(1) 采用尺寸为300mm*300mm的试样，实验前，试样应在常温下放置6h以上，检查外挂质量并细致记载缺陷状况。    

(2) 将试样放入低温箱，并使箱内温度降至-20℃，坚持6小时分取出。    

(3) 将取出的试样，在常温下放置6小时以上，检查其外观质量和透光度。    

8、耐辐照性能    

取六块试样进行实验，其中三块为备样。试样规格应为300mm×76mm。实验应依照GB/T 5137.3-2002进行。    

9、抗冲击性实验  

(1) 采用610mm*610mm的试样，实验前在23±5℃的室内坚持4h，取出后立刻进行实验。    (2) 将试样放入框架上，当防火玻璃所用原片玻璃厚度不同时，应该将薄的一面朝向冲击体。    (3) 采用质量为1040g±10g、外表润滑的钢球，放置在间隔试样外表1000,mm高度的位置，从静止的状态不假任何外力自在落体在试样中心点25mm以内，察看其毁坏的状态，一块试样只能冲击一次.   

10、碎片状态    

取四块样品进行实验，样品尺寸为1100mm×360mm。按GB 15763.2-2005中6.6规则的办法进行实验。

//zriqaglass.cn.china.cn/

h//sczxbl.glass.cn/
